משפחת משגוחים דור חדיש Iso685

  • שיטת מדידה AMP Plus (ניתן לשלב שיטות נוספות כתלות בסוג המדידה).
  • עד 1000VDC ו 690VAC (ניתן להרחבה ע"י מתאם יעודי עד 7200V).

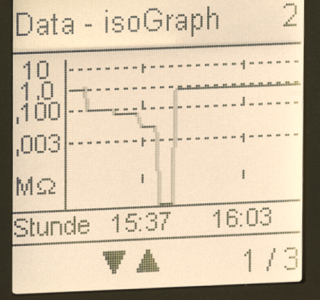

  • תצוגה גרפית של היסטוריית השינוי בבידוד כתלות בזמן - IsoGraph.

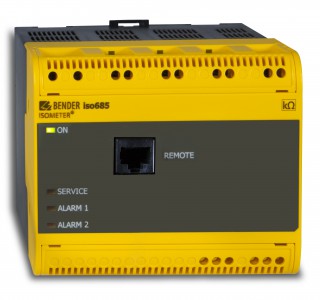

  • ניתן להתקנה בלוח עם פנל נפרד בחזית לוח (דגם Iso685-S).
  • שמירה של 1023 אירועים חריגים אחרונים כולל תאריך ושעה.
  • שני ספי מדידה ניתנים לתכנות  1KΩ - 1MΩ עם ממסר נפרד לכל סף(CO).
  • כל ממסר ניתן לתכנות לתצורת NC)FAIL-SAFE) או כמושך בתקלה(NO).
  • לקיבלויות רשת כלפי האדמה עד 1000µA.
  • לתדר רשת  0-460Hz.
  • בקרה אוטומטית רציפה לתקינות החיווט אל הרשת ואל פס הארקה.
  • אפשרות לגרסה מוקשחת בפני לחות ורעידות, "W", הן למשגוח והן לצג לחזית לוח.
  • מדידה רציפה של רמת הבידוד הקיבוליות ותדר הרשת.
  • ניתן לבחור פרופיל מדידה כתלות בסוג הרשת.
  • התאמה אוטומטית של זמן המדידה לקיבוליות הרשת.
  • יציאות אנלוגיות ודיגיטליות.
  • תקשורת ModBus TCP ו web server.
ce_UL
דף קטלוגי ISO685-D

דגמים וגירסאות

אופציה B כוללת : אפשרות לניתוק אוטומטי של מעגל המדידה של אחד ממשגוחי הבידוד בזמן חיבור / שילוב של  שתי זינות צפות כשלכל זינה מחובר משגוח משלה.

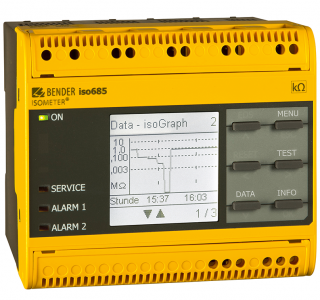

  • Iso685-D להתקנה בלוח על פס דין
    Iso685W-D כנ"ל עם הקשחה כנגד לחות ורעידות
    Iso685-D-B להתקנה בלוח על פס דין, כולל אופציה B
    Iso685W-D-B כנ"ל עם הקשחה כנגד לחות ורעידות

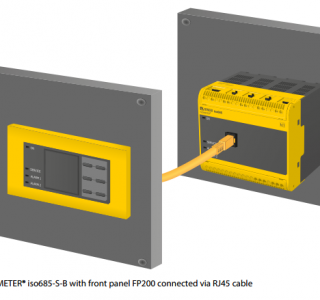

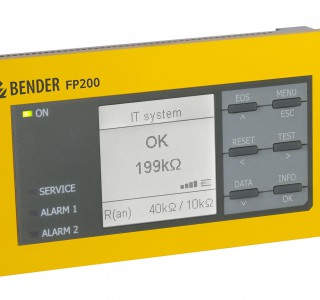

    Iso685-S+FP200 עם צג נפרד להתקנה בחזית לוח
    Iso685W-S+FP200W  כנ"ל עם הקשחה כנגד לחות ורעידות
